Декоративные вставки в двери:
5E0 867 061 А ZY9
5E0 867 062 А ZY9
5E0 867 067 А ZY9
5E0 867 068 А ZY9
Разъемы для подключения вставок:
8E0971832- 4 штуки.
Пины
В разъёмы дверей:
12527512135 — 8 штук.
12527545852 — 8 штук.
Фиксатор вставок
WHT006661 — 28 штук.
Схемы дверей
Ниже приведена схема подключения эстетической подсветки в передних дверях.

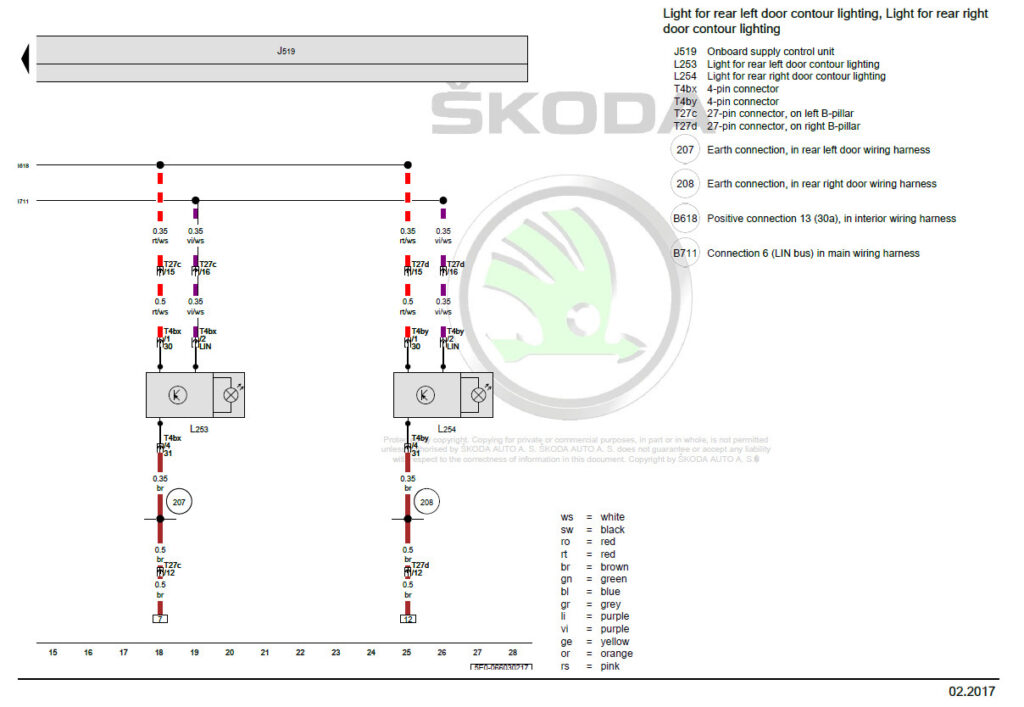

Ниже приведена схема подключения эстетической подсветки в задних дверях.
Плюс от 30 клеммы (не путайте с предохранителем).
Минус в месте крепления массы у водительского и пассажирского порога.
Лин шина подключаемся к 29 пину колодки блока BCM.
Подключение к разъему дверей слева и справа:
пин 14(-), пин 15(+), пин 16(Lin)
К диоду: пин 1(+), пин 2(Lin), пин 4(-)
Кодировка:
[VO]_ambient_lighting_lin_slaves_groups:
[LO]_pa_verbauinfo_gruppe_8: not_installed → Multi_color
[LO]_pa_lichtfunktion_gruppe_8: door
[LO]_pa_korrekturfaktor_gruppe_8: 1,00
Изменение яркости:
двери — [LO]_pa_korrekturfaktor_gruppe_1: 0,20
торпеда — [LO]_pa_korrekturfaktor_gruppe_8: 2,50
Группы диодов:
[LO]_pa_verbauinfo_gruppe_4: [VN]_Multi_color — 5E3947415A
[LO]_pa_verbauinfo_gruppe_8: [VN]_Multi_color — 5E3947415B
[LO]_pa_verbauinfo_gruppe_9: [VN]_Multi_color или — 5E3947415C
[LO]_pa_korrekturfaktor_gruppe_9: 1,2
Подсветка ручек открывания двери из салона:
Блок 42 Электроника двери водителя:
Байт 1, Бит 3 — Включить
Блок 52 электроника двери переднего пассажира.
Байт 1, Бит 3 — Включить
