FPA DRIVE MODE

По программной функции Выбор режима движения (Drive Mode, FPA).

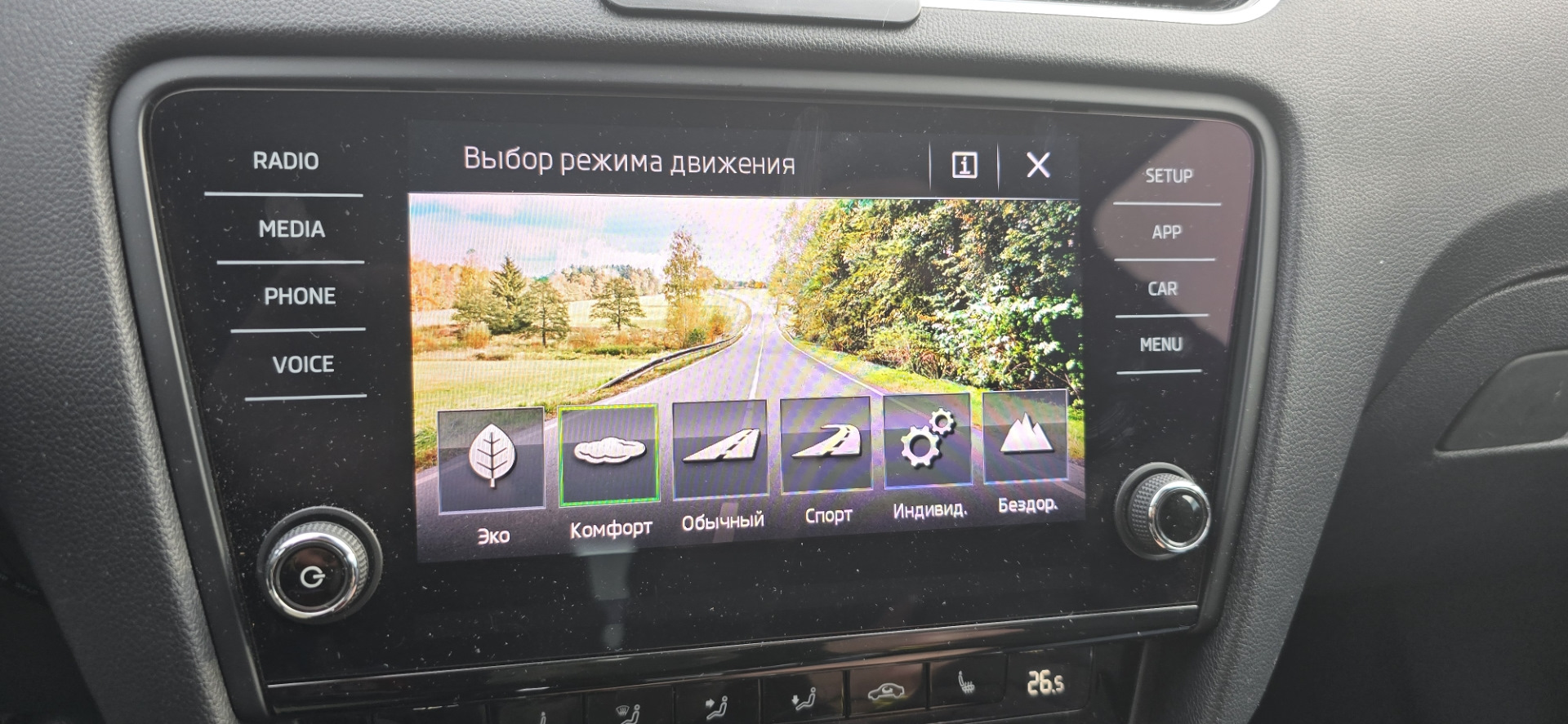

При нажатии кнопки MODE, на экране штатной магнитолы появляется новое окно Выбор режима движения, в котором можно выбрать соответствующий режим:
— Эко, режим экономии топлива. В этом режиме руль становится расслабленным, тормоза становятся менее эффективными (ватными, осторожно!). Двигатель явно зажат и задушен по разгону и отзывчивости по нажатию на педаль газа. Появляется более ярко выраженная функция наката при отпущенной педали газа. Режим Эко явно оптимизирован под экономию топлива.
— Комфорт, практический не отличается от стока. Данный режим судя по описанию, предназначен для работы с адаптивной подвеской DCC, но поскольку у меня обычная подвеска, то и работает данный режим просто также как Обычный.
— Обычный, практический никак не отличается от стока и по ощущениям тоже самое, что и режим Комфорт.
— Спорт, очень ярко выраженный режим движения. Руль с увеличением скорости становится тугим, острым при малейшем повороте, и упругим — сам стремится занять обратное центральное положение. Тормоза становятся максимально эффективными, меняется алгоритм при нажатии на педаль тормоза, нажатие на педаль тормоза становится прогнозируемым — сколько нажал столько и тормозит. По двигателю — почти полностью снимается ограничение по динамике и разгону, значительно лучше отзывчивость по нажатию на педаль газа. На полном приводе значительно лучше ощущается подхват с места или при резком ускорении. ОЧЕНЬ динамичный, спортивный и даже явно агрессивный режим движения.
— Индивидуальный, гибкие настройки по выбору водителя. В данном режиме можно самостоятельно по каждой системе установить настройку на выбор из вариантов — Обычный, Спорт, Эко.
В целом по работе программной функции Выбор режима движения (Drive Mode, FPA) — если сравнить с какой-нибудь аналогией, то наверное более близко по схожести можно сопоставить с выбором готового пресета (настройки) в эквалайзере в настройках аудио параметров в аудио/видео плеере — рок, джаз, классика и другие. При выборе одного из вариантов режима движения, по всему автомобиля сразу же задается глобальная конфигурация настроек для следующих систем — рулевого управления, привода (включая двигатель и его отзывчивость на педаль газа, и автоматическую коробку передач), дифференциала, динамического освещения, системы торможения, климатической установки и других систем, в зависимости от комплектации и конфигурации конкретного автомобиля, например, адаптивного круиз-контроля и адаптивной подвески DCC.

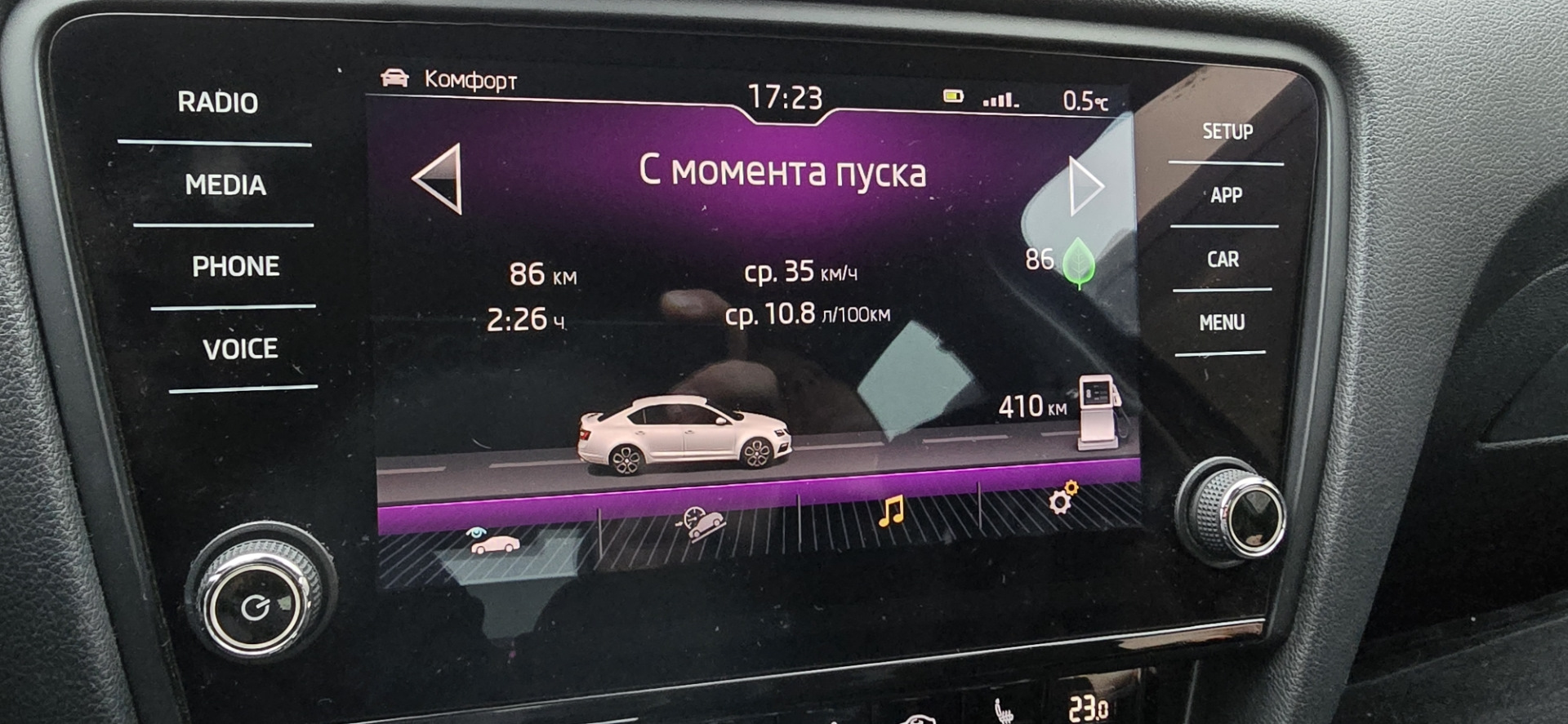

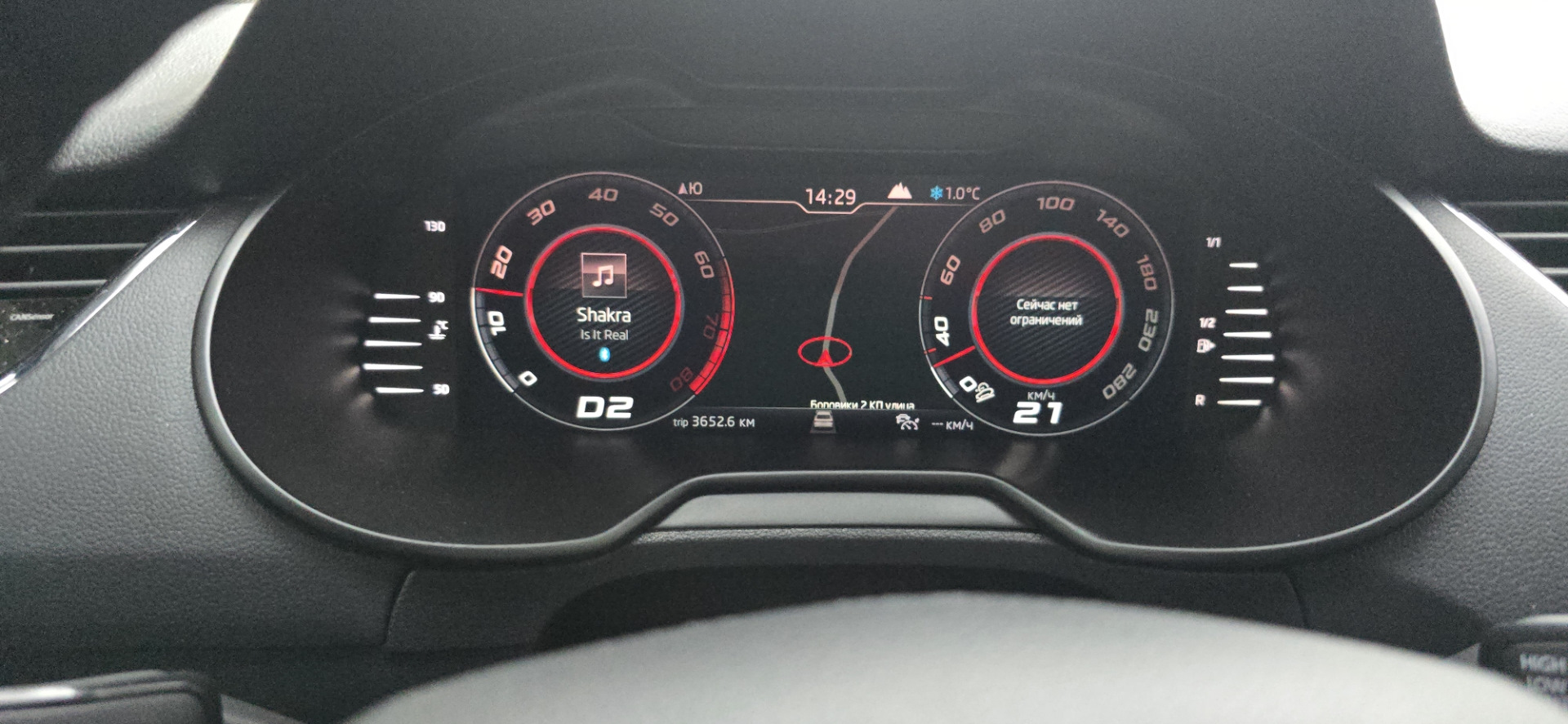

Отображение выбранного режима фиксируется в левом верхнем углу в некоторых основных меню на экране в магнитоле и вверху справа в панели приборов.

По ассистенту Распознавания усталости (Pause recommendation, MKE).
Данный функционал является чисто программным сравнением начальной характеристики движения водителя в первые 15 минут движения, где учитываются то, как он вращает руль, включает указатели поворота и нажимает педали, с его последующей манерой движения по трассе на скорости свыше 65км/ч, и в случае, если водитель спустя продолжительно время движения по трассе будет неадекватно вести свой автомобиль, то система распознавания усталости выдаст звуковой сигнал и картинку рекомендации сделать перерыв в панели приборов и на экране магнитолы.

09 блок — адаптации:
[VN]_Center_Console_Buttons:
[LN]_Function_button_3: [VN]_Driving_programm

19 блок — кодирование:
LOl_FPA_Funktion: [VNl_active ]

5F блок — адаптации:
[VO]_Car_Function_Adaptations_Gen2
[LO]_menu_display_charisma: [VN]_activated
[LO]_menu_display_charisma_over_threshold_high:
[VN]_activated
[VO]_Car_Function_List_BAP_Gen2:
[LO]_charisma_0x17: [VN]_activated
[LO]_charisma_0x17_msg_bus: [VN]_CAN_Infotainment

44 блок — кодирование:
[LN]_charisma_funktion: [VN]_active

МКЕ
19 блок — кодирование:
[LO]_MKE_Funktion: [VN]_active
[LO]_MKE_Variante: 7

5F блок — адаптации:
[VO]_Car_Function_Adaptations_Gen2:
[LO]_menu_display_weariness_recognition: [VN]_activated
[LO]_menu_display_weariness_recognition_over_threshold_high: [VN]_activated

[VO]_Car_Function_List_BAP_Gen2:
[LO] weariness_rcognition_0x22
Шина CAN-Inf.
[LO]_weariness_rcognition_0x22_msg_bus — актив.

Фото в бортжурнале Skoda Octavia A7 Mk3

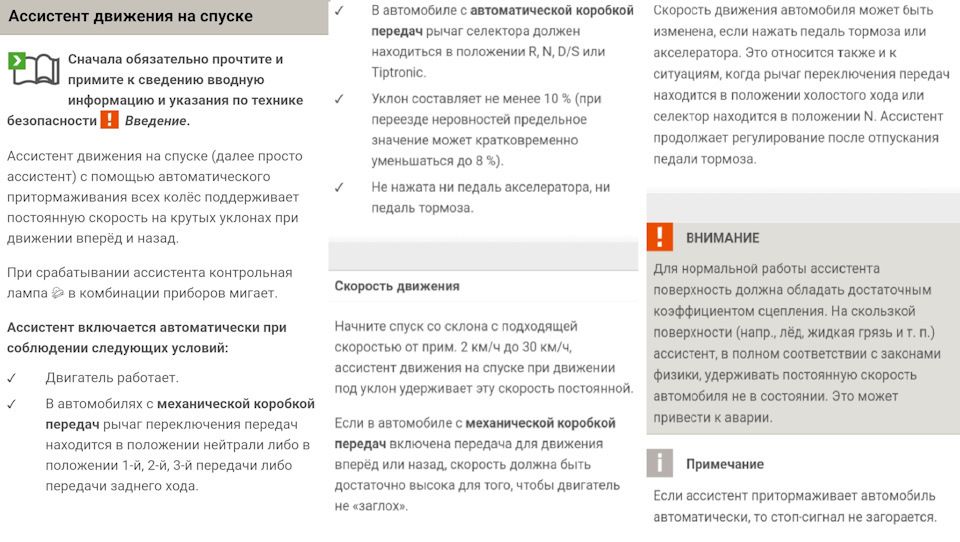

Так же активируем помощь при спуске с горы для режима бездорожье


03 блок ABS
23 байт— З бит — вкл
28 байт — 5 бит — вкл

Фото в бортжурнале Skoda Octavia A7 Mk3

19 блок — кодирование
[LO]_FPA_Funktion_HDC: [VN]_active

На режиме бездорожье появляется пиктограма около цифры 0 — Skoda Octavia A7 Mk3
На режиме бездорожье появляется пиктограма около цифры 0
Попробовал при выезде с дачи ) работает)) машина сама катится, но все в районе 20км/ч — Skoda Octavia A7 Mk3

Изменение подсветки в зависимости выбора режима езды

Im GW 19 FPA_Funktion_AMB: [VN]_not active —> active
Im BCM 09. Ambiente_Farbwahl_FPA_waehlbare_Kopplung: [VN]_not_active —> active
Ambiente_Farbwahl_FPA_waehlbare_Kopplung_Status_hmi_default: [VN]_not_acrive ——> Coupled

Профиль вождения «Комфорт»
ENG153712-ENG154603-Ambientelicht Zuordnung der Farbe zum Fahrprofil-Fahrprofil_1,7 ,23: Значение 7 (Синий) —> 6 (Пурпурный)

Профиль вождения «Нормальный»»
ENG153712-ENG154610-Ambientelicht Zuordnung der Farbe zum Fahrprofil-Fahrprofil_2,4 ,23: Значение4 (Красный) —> 7 (Синий)

Предположительно, номера отдельных профилей вождения:
0: Нет профиля/зажигания от
1: Комфорт
2: Нормальный
3: Спорт
4: ???? (Возможно. Внедорожник?)
5: Эко

Цвета:
1: белый
2: Желтый
3: оранжевый
4: красный
5: розовый
6: фиолетовый
7: темно-синий
8: светло-голубой (цианский)
9: темно-зеленый
10: ярко-зеленый

IDE07873-MAS06193,FPA freigeschaltete Profile-Profil 1,Nicht verwendet,
IDE07873-MAS06194,FPA freigeschaltete Profile-Profil 2,AUTO,
IDE07873-MAS06195,FPA freigeschaltete Profile-Profil 3,Dynamic,
IDE07873-MAS06196,FPA freigeschaltete Profile-Profil 4,Nicht verwendet,
IDE07873-MAS06197,FPA freigeschaltete Profile-Profil 5,ECONOMY,
IDE07873-MAS06198,FPA freigeschaltete Profile-Profil 6,Nicht verwendet,
IDE07873-MAS06199,FPA freigeschaltete Profile-Profil 7,INDIVIDUAL,
IDE07873-MAS06200,FPA freigeschaltete Profile-Profil 8,Nicht verwendet,
IDE07873-MAS08875,FPA freigeschaltete Profile-Profil 9,Nicht verwendet,
IDE07873-MAS08876,FPA freigeschaltete Profile-Profil 10,Nicht verwendet,
IDE07873-MAS08877,FPA freigeschaltete Profile-Profil 11,Nicht verwendet,
IDE07873-MAS08878,FPA freigeschaltete Profile-Profil 12,Nicht verwendet,

💻 С помощью VCDS (ручное кодирование)

Этот метод дает больше контроля и подходит для тонкой настройки.

  1. Подключите VCDS к диагностическому разъему OBD2 вашего автомобиля и откройте программу на ноутбуке.
  2. Перейдите в блок «09 – Центральная электроника» (Cent. Elect.).
  3. Нажмите кнопку «Доступ разрешен» (Security Access — 16) и введите код 31347.
  4. Выберите пункт «Адаптация – 10» (Adaptation – 10).
  5. В выпадающем списке найдите и выберите канал «Interior_light_general_settings».
  6. Теперь вам нужно найти параметры, которые начинаются с Mapping_fpa_profile_. В зависимости от модели, их может быть 5, 6 или больше (например, Mapping_fpa_profile_1 до Mapping_fpa_profile_6).
  7. Каждый из этих параметров соответствует одному из режимов движения. Например:
    • Mapping_fpa_profile_1 = Режим Comfort / Normal.
    • Mapping_fpa_profile_5 = Режим Eco.
    • Mapping_fpa_profile_3 = Режим Sport.
    • Mapping_fpa_profile_6 = Режим Race.
    • Mapping_fpa_profile_7 = Режим Individual.
  8. Для каждого режима задайте числовое значение, соответствующее желаемому цвету из палитры (список ниже).
  9. Нажмите «Do It!», чтобы сохранить каждое изменение.
  10. После завершения не забудьте перезагрузить головное устройство (MIB). Обычно для этого нужно зажать кнопку включения/выключения системы до перезагрузки.

🎨 Таблица быстрого соответствия: профиль ↔ цвет

Профиль Drive ModeMapping_fpa_profile_XЦвет по умолчаниюТиповое числовое значение
Comfort / Normal1Светло-синий (Light blue)1
Sport3Красный (Red)3
Offroad4Лайм (Lime)4
Eco5Зеленый (Green)5
Race6Красный (Red)3
Individual7Желтый (Yellow)7

🌈 Создание и назначение пользовательских цветов

Если стандартных цветов недостаточно, вы можете создать свою палитру.

  1. Для каждого цвета в блоке 09 есть три канала: -Rotwert Farbe X (красный), -Gruenwert Farbe X (зеленый) и -Blauwert Farbe X (синий).
  2. Подставьте значения RGB (0-255) для нужного вам цвета в эти каналы.
  3. Чтобы использовать новый цвет, присвойте его номер (например, «10») в канале Mapping_fpa_profile_X.

🤔 Устранение возможных проблем

  • «Автоматическая смена цветов не работает»: Убедитесь, что в настройках головного устройства (MIB) в разделе «Ambient Lighting» выбран режим «Авто» (Automatic) или «В зависимости от профиля вождения» (Driving Profile). Если вы выбрали какой-то цвет вручную, автоматическая привязка к профилю отключается.
  • «Пропала подсветка» или не работают каналы адаптации: Это распространенная проблема при неправильном кодировании. В этом случае поможет сброс настроек блока 09 до заводских. Для этого требуется Adpmap (файл с оригинальными настройками), который можно найти на специализированных форумах. Без этого файла восстановить работоспособность будет сложно.
  • «Цвет меняется только на виртуальной панели приборов (AID) и экране MIB»: Такое поведение нормально, если ваш автомобиль не оснащен полноценной RGB-подсветкой салона (например, в дверных картах). Кодирование активирует смену цветов только для отображаемых элементов.
