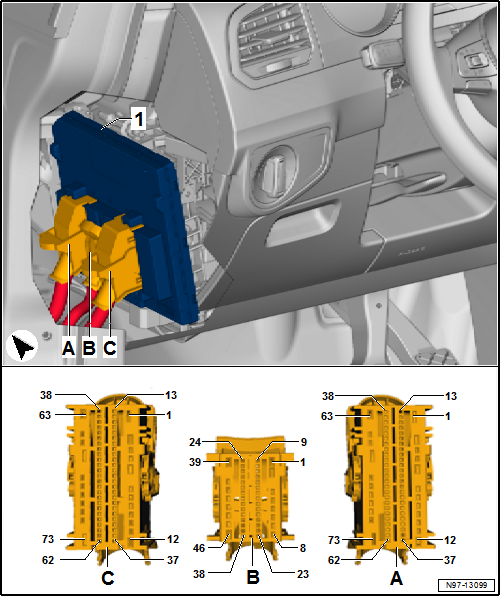

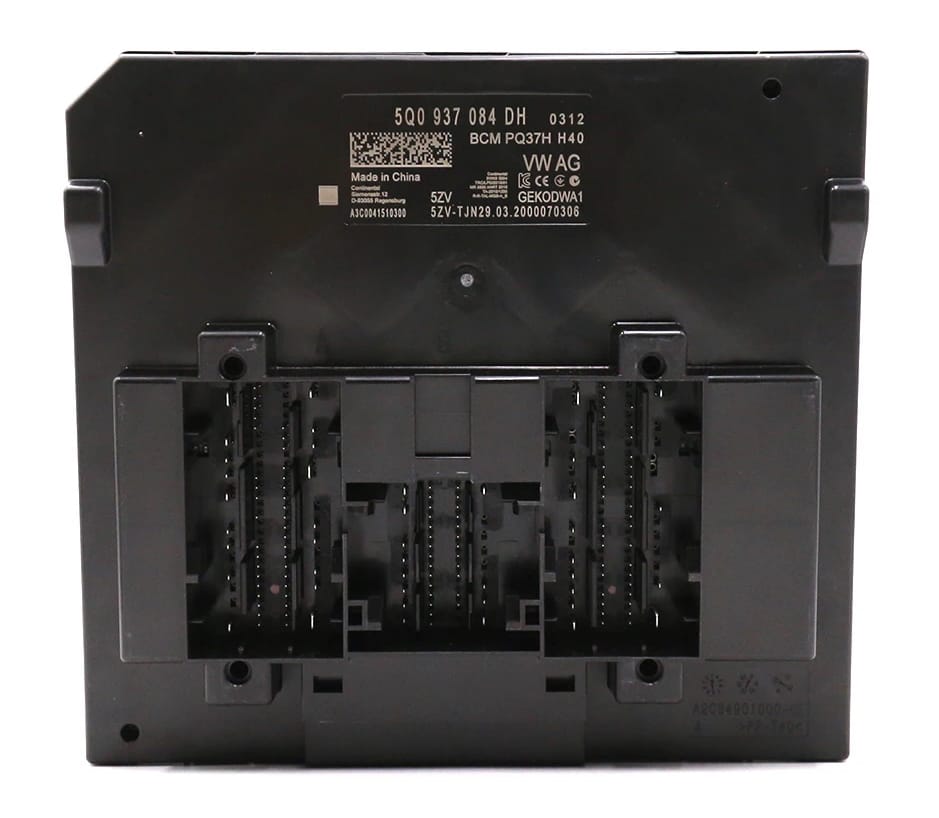

Разъем T73a (A)
| Пин | Наименование |
|---|---|
| 1 | Кл. 30 |
| 2 | Нагревательный элемент подушки сиденья водителя -Z6- |
| 3 | Привод отпирания лючка топливного бака -EX13- (-) |
| 4 | Привод отпирания лючка топливного бака -EX13- (+) |
| 5 | Нагревательный элемент подушки сиденья переднего пассажира -Z8- |
| 6 | Электродвигатель центрального замка в задней правой двери (запирание) -V215- |
| 7 | Электродвигатель центрального замка в задней правой двери (запирание) -V215- |
| 8 | (не используется) |
| 9 | Электродвигатель центрального замка в крышке багажного отсека -V53- |
| 10 | (не используется) |
| 11 | (не используется) |
| 12 | Кл. 31 |
| 13 | Реле электропитания клеммы 15 -J329- |
| 14 | Реле электропитания клеммы 15 -J329-, сигнальный провод |
| 15 | Блок управления сдвижного люка -J245-, шина LIN |
| 16 | Шина CAN-комфорт, High |
| 17 | Шина CAN-комфорт, Low |
| 18 | (не используется) |
| 19 | (не используется) |
| 20 | (не используется) |
| 21 | (не используется) |
| 22 | (не используется) |
| 23 | (не используется) |
| 24 | (не используется) |
| 25 | (не используется) |
| 26 | (не используется) |
| 27 | (не используется) |
| 28 | (не используется) |
| 29 | (не используется) |
| 30 | Электродвигатель центрального замка в задней правой двери (запирание) -V215-, блокировка |
| 31 | Клавиша центрального замка -E600- |
| 32 | Клавиша отпирания в ручке крышки багажного отсека -E234- |
| 33 | Привод замка задней правой двери -VX24- |
| 34 | Электродвигатель центрального замка в задней левой двери (запирание) -V214-, блокировка |
| 35 | Привод замка задней левой двери -VX23- |
| 36 | Электродвигатель центрального замка в задней левой двери (запирание) -V214-, блокировка (+) |
| 37 | Электродвигатель центрального замка в задней правой двери (запирание) -V215-, блокировка (+) |
| 38 | (не используется) |
| 39 | (не используется) |
| 40 | (не используется) |
| 41 | (не используется) |
| 42 | (не используется) |
| 43 | Переключатель освещения -E1- |
| 44 | Выключатель зажигания и стартера -D-, кл. 15 |
| 45 | (не используется) |
| 46 | Переключатель освещения -E1-, нулевое положение |
| 47 | Выключатель зажигания и стартера -D-, кл. 15 |
| 48 | Привод замка задней правой двери -VX24- |
| 49 | Клавиша обогрева заднего стекла -E230- |
| 50 | Привод замка задней левой двери -VX23- |
| 51 | Клавиша отключения системы охраны салона и контроля наклона автомобиля -E616- |
| 52 | Концевой выключатель охранной сигнализации в крышке багажного отсека -F123- |
| 53 | Кл. 31 |
| 54 | Выключатель зажигания и стартера -D-, клемма S |
| 55 | Регулятор подсветки переключателей и приборов -E20- |
| 56 | (не используется) |
| 57 | Лампа верхнего стоп-сигнала -M25- |
| 58 | (не используется) |
| 59 | Фонарь подсветки номерного знака, левый -X4-, правый -X5- |
| 60 | Лампа заднего левого указателя поворота -M6- |
| 61 | Электродвигатель очистителя заднего стекла -V12- |
| 62 | Электродвигатель очистителя заднего стекла -V12- |
| 63 | Кл. 31 |
| 64 | Лампа правого фонаря заднего хода -M17- |
| 65 | Лампа 2 правых стоп-сигнала и заднего габаритного огня -M59- |
| 66 | Кл. 30, электропитание световых приборов справа |
| 67 | (не используется) |
| 68 | Электродвигатель центрального замка в задней левой двери (запирание) -V214- |
| 69 | Электродвигатель центрального замка в задней левой двери (запирание) -V214- |
| 70 | (не используется) |
| 71 | Лампа левых стоп-сигнала и заднего габаритного огня -M21- |
| 72 | Лампа левого заднего противотуманного фонаря -L46-, правого -L47- |
| 73 | Кл. 30, электропитание центрального замка |
Разъем T46b (B)
| Пин | Наименование |
|---|---|
| 1 | Лампа правой фары ближнего света -M31- |
| 2 | Лампа правой фары дальнего света -M32-, Правая неподвижная фара системы адаптивного освещения -M52- |
| 3 | (не используется) |
| 4 | Лампа дневного ходового огня слева -L174- |
| 5 | Лампа правой противотуманной фары -L23-, Правая неподвижная фара системы адаптивного освещения -M52- |
| 6 | (не используется) |
| 7 | Насос омывателей ветрового и заднего стёкол -V59- |
| 8 | Насос омывателей ветрового и заднего стёкол -V59- |
| 9 | Нагревательный резистор левой форсунки омывателя -Z20-, правой -Z21- |
| 10 | Лампа переднего левого бокового габаритного огня -M33- |
| 11 | Выключатель фонарей заднего хода -F4- |
| 12 | Датчик износа тормозных колодок переднего правого колеса -G35- |
| 13 | Датчик предупреждения о недостаточном уровне тормозной жидкости -F34- |
| 14 | Концевой выключатель крышки багажного отсека спереди -F387- |
| 15 | (не используется) |
| 16 | Датчик сигнализатора низкого уровня охлаждающей жидкости -G32- |
| 17 | (не используется) |
| 18 | (не используется) |
| 19 | Датчик наружной температуры -G17- (-), Датчик сигнализатора низкого уровня охлаждающей жидкости -G32- (-), Датчик уровня жидкости в бачке стеклоомывателя -G33- (-) |
| 20 | Лампа переднего правого указателя поворота -M7- |
| 21 | Лампа переднего правого габаритного огня -M3-, Лампа переднего правого бокового габаритного огня -M34- |
| 22 | Фара спереди справа -MX2-, шторка ксеноновой фары |
| 23 | Фара спереди слева -MX1-, шторка ксеноновой фары |
| 24 | Реле звукового сигнала -J413- |
| 25 | (не используется) |
| 26 | Реле обогрева ветрового стекла -J47- |
| 27 | Датчик наружной температуры -G17- |
| 28 | Датчик уровня жидкости в бачке стеклоомывателя -G33- |
| 29 | (не используется) |
| 30 | Блок управления электродвигателя стеклоочистителя -J400- |
| 31 | Звуковой сигнал охранной сигнализации -H8- |
| 32 | Лампа дневного ходового огня справа -L175- |
| 33 | (не используется) |
| 34 | (не используется) |
| 35 | (не используется) |
| 36 | Лампа переднего левого указателя поворота -M5- |
| 37 | (не используется) |
| 38 | (не используется) |
| 39 | Лампа левой фары дальнего света -M30-, Левая неподвижная фара системы адаптивного освещения -M51- |
| 40 | Звуковой сигнал охранной сигнализации -H8- |
| 41 | (не используется) |
| 42 | (не используется) |
| 43 | (не используется) |
| 44 | (не используется) |
| 45 | Лампа левой противотуманной фары -L22-, Левая неподвижная фара системы адаптивного освещения -M51- |
| 46 | Насос системы очистки фар -V11- |
Разъем T73c (C)
| Пин | Наименование |
|---|---|
| 1 | Кл. 30, электропитание световых приборов слева |
| 2 | (не используется) |
| 3 | Лампа 2 заднего правого указателя поворота -M81- |
| 4 | Кл. 15 |
| 5 | Лампа левой фары ближнего света -M29- |
| 6 | Лампа левого заднего габаритного огня -M4-, Лампа правого заднего габаритного огня -M2- |
| 7 | (не используется) |
| 8 | Лампа правых стоп-сигнала и заднего габаритного огня -M22- |
| 9 | Лампа 2 заднего левого указателя поворота -M80- |
| 10 | Лампа 2 левых стоп-сигнала и заднего габаритного огня -M58- |
| 11 | Лампа левого фонаря заднего хода -M16- |
| 12 | Плафон освещения вещевого ящика -W6- |
| 13 | (не используется) |
| 14 | (не используется) |
| 15 | Переключатель освещения -E1-, положение ближнего света |
| 16 | Переключатель освещения -E1-, положение автоматического управления освещением |
| 17 | (не используется) |
| 18 | (не используется) |
| 19 | Регулятор подсветки переключателей и приборов -E20- |
| 20 | (не используется) |
| 21 | Клавиша программы движения -E598- |
| 22 | (не используется) |
| 23 | (не используется) |
| 24 | Реле обогрева заднего стекла -J9- |
| 25 | (не используется) |
| 26 | (не используется) |
| 27 | (не используется) |
| 28 | Датчик дождя и освещённости -G397-, Датчик влажности воздуха -G355- |
| 29 | (не используется) |
| 30 | (не используется) |
| 31 | Лампа заднего правого указателя поворота -M8- |
| 32 | Выключатель системы охраны салона -E183- |
| 33 | (не используется) |
| 34 | Клавиша программы движения -E598- |
| 35 | (не используется) |
| 36 | (не используется) |
| 37 | (не используется) |
| 38 | (не используется) |
| 39 | (не используется) |
| 40 | Датчик температуры переднего правого сиденья -G345- |
| 41 | (не используется) |
| 42 | Выключатель аварийной световой сигнализации -EX3- |
| 43 | Датчик температуры переднего левого сиденья -G344- |
| 44 | (не используется) |
| 45 | (не используется) |
| 46 | (не используется) |
| 47 | (не используется) |
| 48 | Контрольная лампа аварийной световой сигнализации -K6- |
| 49 | (не используется) |
| 50 | (не используется) |
| 51 | Клавиша режима старт-стоп -E693- |
| 52 | (не используется) |
| 53 | (не используется) |
| 54 | (не используется) |
| 55 | (не используется) |
| 56 | Датчик температуры переднего левого сиденья -G344- |
| 57 | (не используется) |
| 58 | Выключатель стоп-сигналов -F- |
| 59 | (не используется) |
| 60 | Клавиша режима старт-стоп -E693- |
| 61 | (не используется) |
| 62 | Кл. 58d |
| 63 | Кл. 31 |
| 64 | (не используется) |
| 65 | (не используется) |
| 66 | (не используется) |
| 67 | Передний плафон освещения салона -WX1- |
| 68 | (не используется) |
| 69 | (не используется) |
| 70 | (не используется) |
| 71 | (не используется) |
| 72 | Плафон подсветки пространства для ног спереди слева -K268-, справа -K269- |
| 73 | Кл. 30 |
Основные клеммы питания и масс
Питание:
- Кл. 30 — Постоянное питание +12V (пины T73a-1, T73a-66, T73a-73, T73c-1, T73c-73)
- Кл. 15 — Питание при включенном зажигании (пины T73a-44, T73a-47, T73c-4)
- Кл. 58d — Габаритные огни (пин T73c-62)
Масса:
- Кл. 31 — Масса (пины T73a-12, T73a-53, T73a-63, T73c-63)
Коммуникационные шины:
- CAN High Комфорт — пин T73a-16
- CAN Low Комфорт — пин T73a-17
- LIN шина — пин T73a-15
