Антенна — 5Q0907273B
Датчики контроля давления в шинах — 5Q0907275B

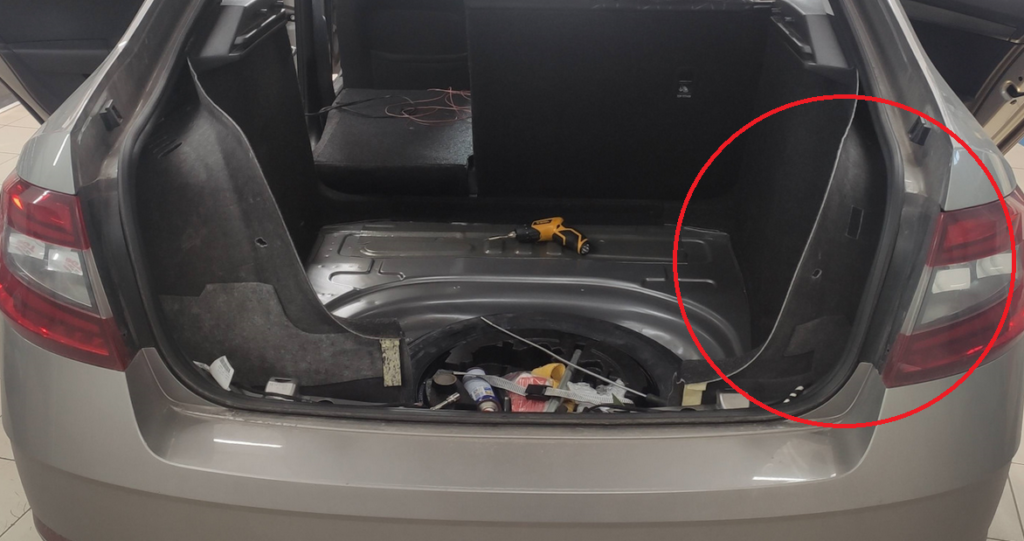

Место установки антенны, правое заднее крыло:

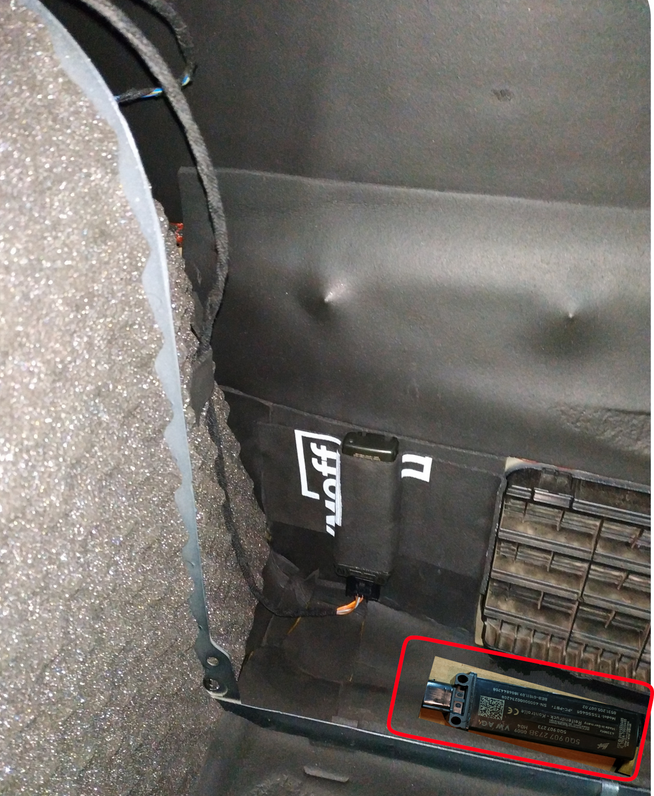

Антенна установлена (еще проверенное место для антенны, положить ее под клапаном).
Подключение:

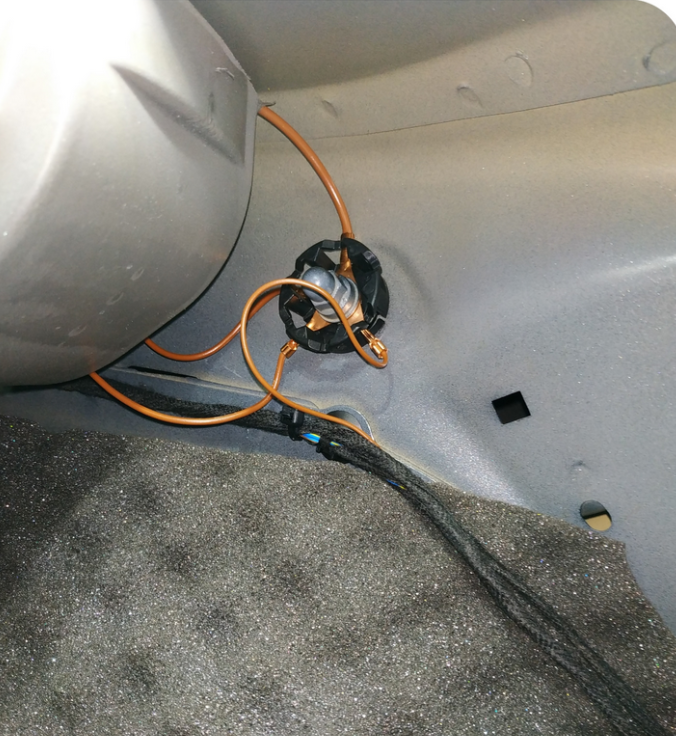

Массу к колодке расположенной рядом на корпусе кузова с правой стороны

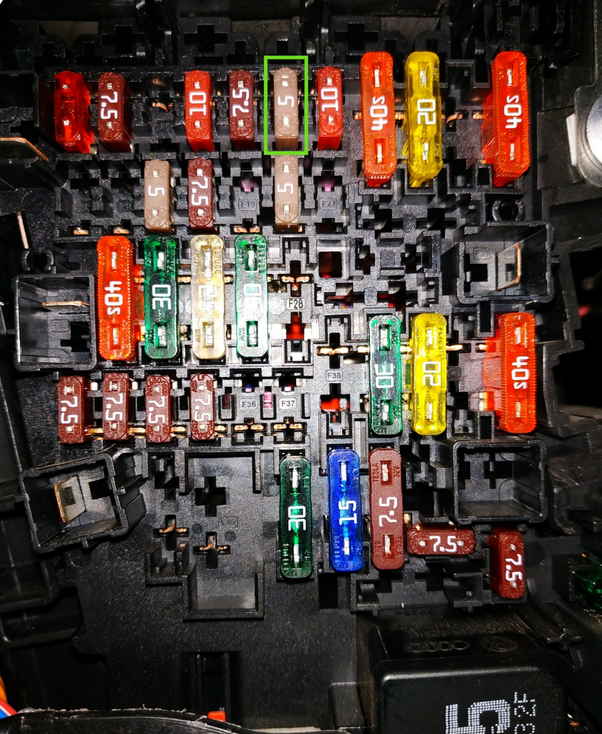

Подключение к блоку предохранителей:
Предохранитель 5а.
Плюс протягиваем к блоку предохранителей и подключаем на клемму 30 (постоянный ток) т.к. полного привода у меня нет, поэтому задействовал 9 предохранитель.

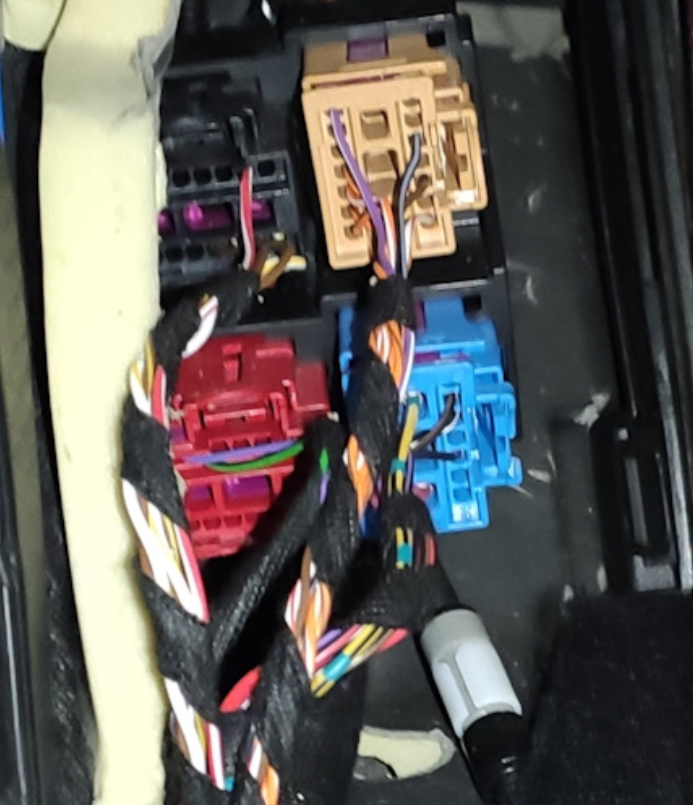

Подключение пинов в гейт:
1) 1 контакт разъема антенны CAN Ext Low в 7 пин разъема гейта.
2) 3 контакт разъема антенны CAN Ext High в 17 пин разъема гейта.
Кодирование
Активация:
Прежде чем активировать RDKS прямой контроль давления в шинах, нужно отключить TPMS косвенный (при условии его активации).
Отключаем TPMS:
Блок 03 -> Кодирование -> Длинное кодирование:
Байт 27 -> бит 4 -> выключить
Байт 27 -> бит 5 -> выключить
Байт 28 -> бит 7 -> выключить
Если байты скрыты, то проставляем (меняем) значения (в моём случае):
Байт 27 -> 30 -> 00
Байт 28 -> С0 -> 40
Блок 17 -> Кодирование -> Длинное кодирование:
Байт 4 -> бит 0 -> выключить
Включаем RDKS:
В 19-м блоке Gateway указываем в списке оборудования, что у нас есть 65-й блок (Система контроля давления в шинах)
Блок 17_Панель приборов:
Блок 17 -> Кодирование -> Длинное кодирование:
Байт 3 -> бит 7 -> включить
Байт 11 -> бит 2 -> включить
Блок 5F -> Адаптация:
1) ENG122227-ENG117541- Car_Function_Adaptations_Gen2_menu_display_rdk -> включить.

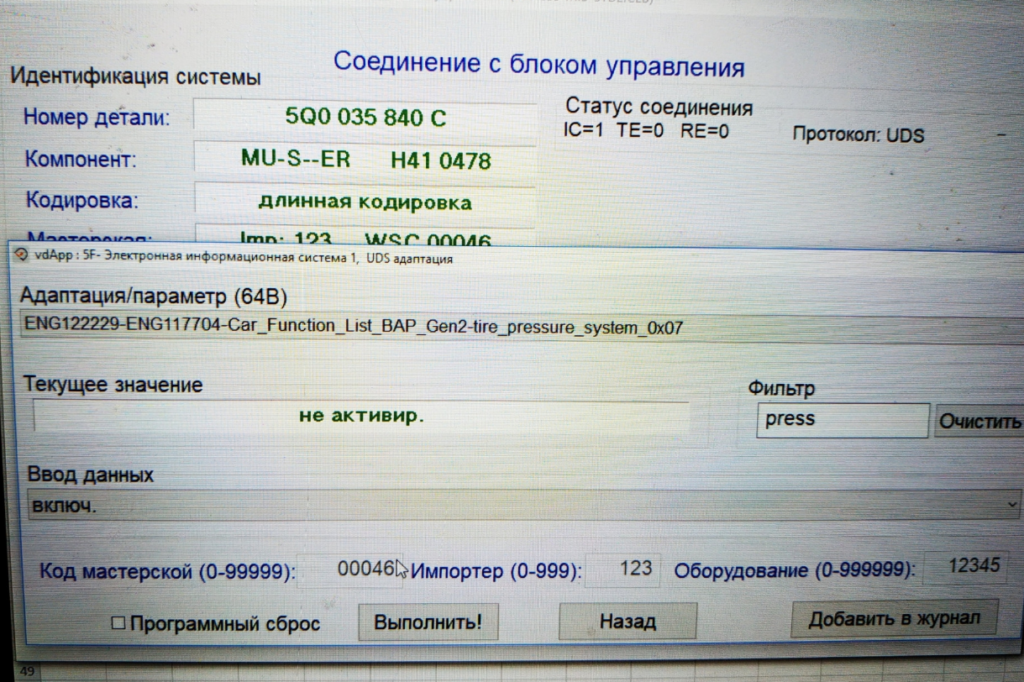

2) ENG122229-ENG117704- Car_Function_List_BAP_Gen2_tire_pressure_system_0x07 -> включить.

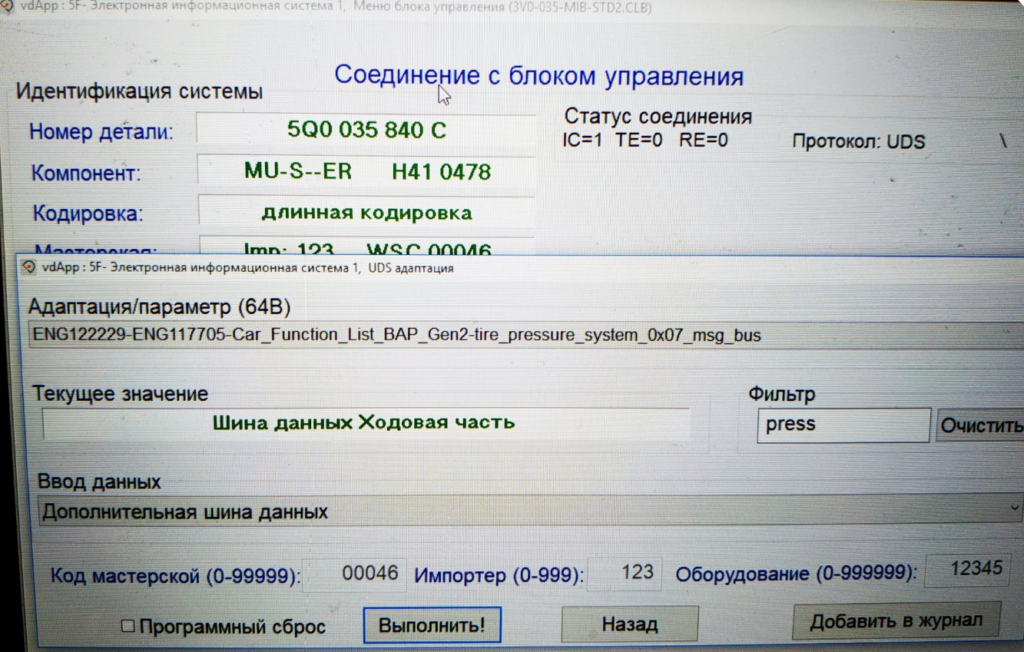

3) ENG122229-ENG117705- Car_Function_List_BAP_Gen2_tire_pressure_system_0x07_msg_bus -> Дополнительная шина данных или Расширенная шина данных.
На экране гу в разделе CAR Состояние авто появляется новое меню, возможно меню не появится сразу. Проезжаем несколько километров и получаем новое меню в гу и приборке.
